標志logo設計在創意設計完成后，需要嚴格精準的圖形制作，同時，制定完成統一權威的使用規范。在創意設計階段，需要企業理念的科學支撐、頭腦的創意和靈光閃現的草圖記錄。而在標準制圖階段，需要采用機械精準近乎苛刻的處理方式，并且對標志未來的使用進行規范。標志在未來使用中會因為環境、加工工藝與技術、材料等客觀因素和企業發展及人們的審美時尚變化而出現主觀因素不斷變化的情況。因此在標志的標準制圖階段應盡可能全面、完善地設置統一標準。標志的標準設定還應具有開放性和前瞻性，以適應未來使用的變化和提升改進。
標志設計標準制圖是為了使標志在未來放大縮小、搭配組合、復制使用中能保證使用形象的一貫性，避免變形，增強其形象的整合力和表現力。計算機的普及應用使標準制圖的方法有了較為便捷、更為精準的手段，使制圖操作更得心應手。

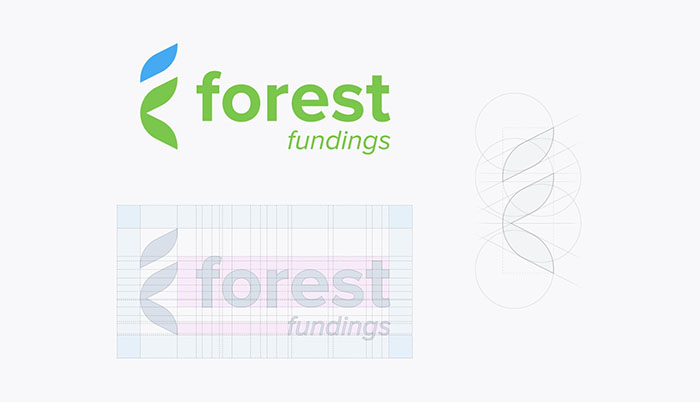

傳統的標志設計標準制圖包括方格坐標制圖、尺寸比例制圖、弧度角度標示、坐標標示等方法。這些標準制圖方法的設計開發更多的是針對人工制作標志，20 世紀 90 年代以前，戶外廣告牌的制作仍為人工手繪方式，可想而知，在沒有計算機制圖的情況下，要將標志標準地繪制到大型戶外廣告牌上，方格坐標制圖、尺寸比例制圖等方法起到至關重要的作用。方格坐標制圖是單位極小的方格(2mmx2mm)橫縱密集排列后，將標志繪制在方格上，用比例單位縮放控制標志中線的粗細與圖形的位置。尺寸比例制圖制定細節關系。弧度角度標示是借助量角器完成標志的角度轉折與角度變化。坐標標示是對造型關鍵緣點進行定位。標準制圖保證了標志在縮放復制使用過程中的準確性，保障了制作質量并大大提升工作效率。
在現今，隨著科技的發展，計算機技術應用到各個領域，其操作技術不斷改良與提升，設計行業的制作有了根本性的變化，制作精準度、畫面尺寸、工藝難度都能通過高科技得到解決，由手工操作繪制變為多媒體電子放大、多色噴繪技術的廣泛使用，人工制圖幾乎絕跡，標準制圖方法的使用范圍也在逐漸縮減。但是標準制圖的原理依舊是指導我們進行設計制作的有效手段。在一些巨型室內外廣告、大型立體標志或特殊材料需要的標志制作中，標準制圖依舊發揮其有效的不可替代的作用。
|
